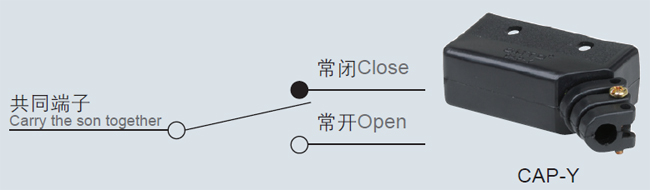

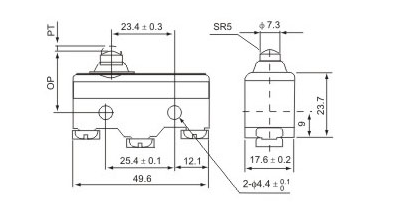

產品概述 接點形式 額定值 特性 接點構成 動作特性 外形尺寸
■引動器種類廣泛,且有動作位置可調整之設計(如TM1701)
■高開閉容量(15A)
■高精確度
■廣泛操作速度范圍

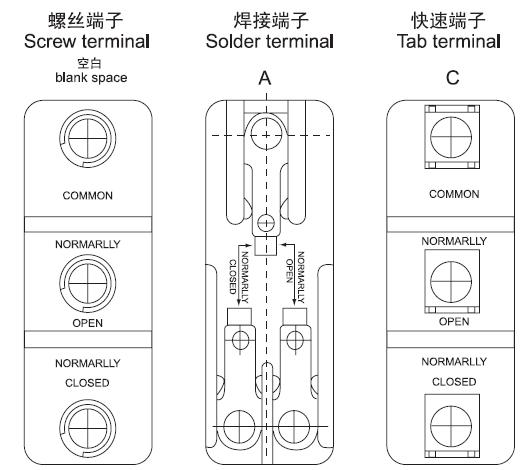

■CM系列每一型式具有焊接端子,螺絲端子與快速端子可供選擇
■型號后面加A則為焊接端子,加C則為快速端子,空白則為螺絲端子


額定電壓 非電感性負載 電感性負載 突入
電流(A)
電阻性負載 燈泡負載 電感性負載 馬達負載
NC NO NC NO NC NO NC NO NC NO
125VAC
250VAC
500VAC 		15
15
3 		3
2.5
1.5 		1.5
1.25
0.75 		15
15
2.5 		5
3
1.5 		2.5
1.5
0.75 		30
以下
max. 		15以下
max.
8VDC
14VDC
30VDC
125VDC
250VDC 		15
15
6(2)
0.4
0.2 		3
3
3
0.4
0.2 		1.5
1.5
1.5
0.4
0.2 		15
15
2.5 		5
5
5
0.05
0.03 		2.5
2.5
2.5
0.05
0.03
操作速度 0.01mm至1m/sec(鎖住塞型)
動作頻率 機械:240次/分 電氣:20次/分
接點電阻 15mmΩ以下(初期)
絕緣電阻 100MΩ以上(在500VDC以下)
電介強度 非連續端子間1,000VAC, 50/60Hz持續1分鐘
載電流與無載電流零件間1,500VAC, 50/60Hz持續1分鐘
端子和接地之間1,500VAC, 50/60Hz持續1分鐘􀀂
振動 (*10至20Hz): 1.5mm 變振幅誤動作耐久: 10至55Hz
沖擊 機械耐久:1,000m/Sec2(約100G’S)
誤動作耐久:300m/Sec2(約30G’S)
周圍溫度 泛用型: -10℃~+80℃(沒有結冰) 密封型: -15℃~+80℃ (沒有結冰)
濕度 泛用型: 85%RH以上 密封型: 95%RH
使用壽命 機械:10, 000, 000次以上(在額定OT值下) 電氣:500,000次以上
重量 約22至58g

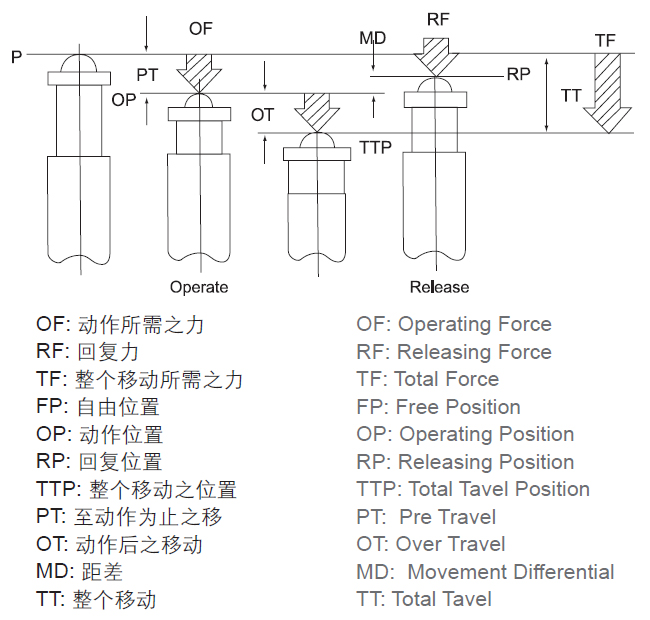

型號 TM1300 TM1301 TM1303 TM1305 TM1306 TM1307

TM1308

TM1308X


TM1309

TM1701

TM1706

TM1702 TM1703 TM1704 TM1705 TM1743
OF最大 350g 300g 300g 350g 350g 350g 350g 350g 70g 160g 100g 160g 10g 160g
RF最小 114g 50g 50g 114g 114g 114g 114g 114g 14g 28g 22g 42g 3g 42g
PT最大 0.4mm 4mm 4mm 0.4mm 0.4mm 0.4mm 0.4mm 0.4mm 10mm 5mm 7.1mm 2.7mm 20mm 2.7mm
OT最小 0.13mm 1.6mm 1.6mm 1.6mm 1.6mm 5.5mm 3.58mm 3.58mm 5.6mm 2mm 4mm 2.4mm 5.6mm 2.4mm
MD最大 0.05mm 1.3mm 1.3mm 0.05mm 0.05mm 0.05mm 0.05mm 0.05mm 1.27mm 1mm 1.02mm 0.5mm 3mm 0.5mm
FP最大 20.6mm 31.8mm 28.2mm 24.8mm 36.5mm 32.5mm 43.6mm
OP 15.9±0.4 17.4±0.8 28.6±0.8 28.2±0.5 21.5±0.5 21.8±0.8 33.4±1.2 33.4±1.2 19±0.8 19±0.4 30.2±0.8 30.2±0.4 19±0.8 43.1±0.8
